Cara Setting Mikrotik Supaya Seimbang Antara Browsing,Pointblank dan Poker

--Penyebab dari lag nya Pointblank,poker,browsing di antaranya yaitu tidak seimbangnya
Pembagian bandwidth di Mikrotik
--Supaya Ping dari Pointblank tidak drop maka harus anda sisakan bandwidth agar Ping tetap stabil
--Contoh saya punya bandwidth 2MB Upload dan 2MB Download berarti saya hanya gunakan 1,7MB untuk Browsing dan 300KB untuk Ping Pointblank dan Ping Poker
--Saya gunakan di sini queue tree yaitu limit bandwidth otomatis
--Dengan Queue Tree di Mikrotik bila anda sendiri yang menggunakan koneksi maka bandwidth full 1,7MB untuk anda,bila dua orang yang menggunakan koneksi Mikrotik akan otomatis membagi dua bandwidth bila tiga orang yang menggunakan koneksi maka Mikrotik otomatis membagi tiga bandwidth dan begitu seterusnya..

--Ok mari kita mulai:

--Jalankan Winbox dan Buka “New Terminal” Copykan perintah di bawah ini kemudian pastekan di “New Terminal”:

A.POINTBLANK

ip firewall mangle add chain=game action=mark-connection new-connection-mark=Game passthrough=yes protocol=tcp dst-address=203.89.146.0/23 dst-port=39190 comment=”Point Blank”

ip firewall mangle add chain=game action=mark-connection new-connection-mark=Game passthrough=yes protocol=udp dst-address=203.89.146.0/23 dst-port=40000-40010

ip firewall mangle add chain=game action=mark-packet new-packet-mark=Game_pkt passthrough=no connection-mark=Game

ip firewall mangle add chain=prerouting action=jump jump-target=game

queue type add name=”Game” kind=pcq pcq-rate=0 pcq-limit=50 pcq-classifier=src-address,dst-address,src-port,dst-port pcq-total-limit=2000

queue tree add name=”Game” parent=global-total packet-mark=Game_pkt limit-at=0 queue=Game priority=1 max-limit=0 burst-limit=0 burst-threshold=0 burst-time=0s

B.POKER

ip firewall mangle add chain=prerouting protocol=tcp dst-port=9339 connection-state=new action=mark-connection new-connection-mark=poker passthrough=yes comment="poker" disabled=no


ip firewall mangle add chain=prerouting connection-mark=poker action=mark-packet new-packet-mark=poker1 passthrough=no comment="" disabled=no

queue tree add name="poker mania" parent=global-out packet-mark=poker1 limit-at=0 queue=default priority=1 max-limit=0 burst-limit=0 burst-threshold=0 burst-time=0s disabled=no


C.BROWSING

ip firewall mangle add chain=forward action=mark-connection new-connection-mark=http passthrough=yes protocol=tcp in-interface=public out-interface=local packet-mark=!Game_pkt connection-mark=!Game connection-bytes=0-262146 comment=”BROWSE”
ip firewall mangle add chain=forward action=mark-packet new-packet-mark=http_pkt passthrough=no protocol=tcp connection-mark=http
queue type add name=”Http” kind=pcq pcq-rate=1700k pcq-limit=50 pcq-classifier=dst-address pcq-total-limit=2000
queue tree add name=”Main_Browse” parent=local limit-at=0 priority=8 max-limit=512k burst-limit=0 burst-threshold=0 burst-time=0s
queue tree add name=”Browse” parent=Main_Browse packet-mark=http_pkt limit-at=0 queue=Http priority=8 max-limit=1700k burst-limit=0 burst-threshold=0 burst-time=0s

--Untuk melihat perintah yang sudah berjalan anda bisa Klik di menu winbox “Ip” kemudian “Firewall” kemudian “Mangle”…seperti gambar di bawah ini:
Gambar kurang jelas…klik gambar untuk memperjelas!!!


--Kemudian klik “Queue” kemudian “Queue Tree” Double klik “Main Browse” kemudian anda ubah “Max Limit” 75 persen dari jumlah bandwidth anda…misalkan bandwidth anda 512Kb maka anda isikan “Max Limit” 350Kb begitu juga dengan "Browse"…seperti gambar di bawah ini:
Gambar kurang jelas…klik gambar untuk memperjelas!!!



selesai

Memisah Bandwidth Browsing dan Download di Winbox

Setting Manual Membagi Bandwith Otomatis pada Mangel, Queue Tree di Mikrotik | ORWIN


1. Membuat Ping Stabil

Guna dari pada ping stabil yaitu untuk membuat proses ping ketika pemakaian anda pada tapi kalau kita melakukan ping itu akan selalu stabil, perintahnya seperti berikut



/ip firewall mangle add chain=prerouting protocol=icmp action=mark-connection new-connection-mark=PING_STABIL passthrough=yes comment="PING_STABIL" disabled=no

/ip firewall mangle add chain=prerouting protocol=icmp connection-mark=PING_STABIL action=mark-packet new-packet-mark=PING_PAKET passthrough=no comment="PING_PAKET" disabled=no

/queue tree add name="=KONDISI_PING_MULUS=" parent=global-total packet-mark=PING_PAKET limit-at=0 queue=default priority=1 max-limit=0 burst-limit=0 burst-threshold=0 burst-time=0s

Berikut contoh jalan atau tidaknya proses diatas


2. Setting Mangle

/ip firewall mangle add action=mark-connection chain=prerouting comment="TANDA SEMUA KONEKSI" disabled=no in-interface=local new-connection-mark="SEMUA KONEKSI MASUK" passthrough=yes

/ip firewall mangle add action=mark-connection chain=forward disabled=no new-connection-mark="SEMUA KONEKSI KELUAR" out-interface=local passthrough=yes comment="SEMUA KONEKSI KELUAR"

/ip firewall mangle add chain=prerouting action=mark-packet new-packet-mark="SEMUA PAKET MASUK" passthrough=yes connection-mark="SEMUA KONEKSI MASUK" comment="SEMUA PAKET MASUK"

/ip firewall mangle add chain=forward action=mark-packet new-packet-mark="SEMUA PAKET KELUAR" passthrough=yes connection-mark="SEMUA KONEKSI KELUAR" comment="SEMUA PAKET KELUAR"

/ip firewall mangle add action=mark-connection chain=prerouting comment="BROWSING CLIENT" connection-mark="SEMUA KONEKSI MASUK" disabled=no new-connection-mark="BROWSING KONEKSI" passthrough=yes protocol=tcp

/ip firewall mangle add action=mark-connection chain=postrouting disabled=no dscp=1 new-connection-mark="ICMP KONEKSI" passthrough=yes comment="ICMP KONEKSI"

/ip firewall mangle add chain=input protocol=tcp dst-port=8291 comment="MASUK WINBOX" action=mark-connection new-connection-mark=winbox passthrough=no


Mangel Game

ip firewall mangle add action=mark-connection chain=prerouting comment="POINT BLANK" connection-mark="SEMUA KONEKSI MASUK" disabled=no dst-port=40000-40010 new-connection-mark="GAME KONEKSI" passthrough=yes protocol=udp

/ip firewall mangle add action=mark-connection chain=prerouting comment="GAME POKER" connection-mark="SEMUA KONEKSI MASUK" disabled=no dst-port=9339,843 new-connection-mark="GAME KONEKSI" passthrough=yes protocol=tcp

/ip firewall mangle add action=mark-connection chain=prerouting comment="RF ONLINE" connection-mark="SEMUA KONEKSI MASUK" disabled=no dst-port=10001,10002,10003,10004,10005,10006,10007 new-connection-mark="GAME KONEKSI" passthrough=yes protocol=udp

/ip firewall mangle add action=mark-packet chain=postrouting connection-mark="ICMP KONEKSI" disabled=no new-packet-mark="ICMP PAKET" passthrough=no comment="ICMP PAKET"

/ip firewall mangle add action=mark-packet chain=forward comment="SEMUA GAME DIPAKETKAN" connection-mark="GAME KONEKSI" disabled=no new-packet-mark="GAME PAKET" passthrough=no

/ip firewall mangle add action=mark-connection new-connection-mark="GAME KONEKSI" chain=prerouting protocol=udp connection-mark="SEMUA KONEKSI MASUK" comment="GAME CLIENT"

/ip firewall mangle add action=mark-packet chain=forward comment="BROWSING PAKET" connection-bytes=0-131072 connection-mark="BROWSING KONEKSI" disabled=no new-packet-mark="BROWSING PAKET" passthrough=no protocol=tcp

/ip firewall mangle add chain=forward src-address=192.168.50.0/24 action=mark-connection new-connection-mark=AUTOMATICDOWNLOAD passthrough=yes comment="===DOWNLOAD CLIENT==="

/ip firewall mangle add chain=forward connection-mark=AUTOMATICDOWNLOAD action=mark-packet new-packet-mark=AUTOMATIC passthrough=no comment="==AUTOMATIC CLIENT=="



3. Setting Queues Tree

/queue tree add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name="ICMP PING" packet-mark="ICMP PAKET" parent=global-out priority=1 queue="default"

/queue tree add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name="+++TOTAL UPLOAD+++" packet-mark="SEMUA PAKET MASUK" parent=public priority=4 queue=default

/queue tree add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name="+++TOTAL DOWNLOAD+++" packet-mark="SEMUA PAKET KELUAR" parent=global-out priority=5

/queue tree add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name="GAME DOWNLOAD" packet-mark="GAME PAKET" parent="+++TOTAL DOWNLOAD+++" priority=6 queue=default

/queue tree add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name="BROWSING PAKET" packet-mark="BROWSING PAKET" parent="+++TOTAL DOWNLOAD+++" priority=7 queue=default

/queue tree add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name="+++TOTAL DOWNLOAD CLIENT+++" parent="+++TOTAL DOWNLOAD+++" priority=8 packet-mark="SEMUA PAKET KELUAR"

/queue tree add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name=DOWNLOADS parent=public packet-mark=AUTOMATIC queue=pcq-upload priority=8

/queue tree add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name="DOWNLOAD CLIENT" parent=global-out packet-mark=AUTOMATIC queue=pcq-download priority=8


4. Setting Queues Type

/queue type add name=pcq-download kind=pcq pcq-classifier=dst-address
/queue type add name=pcq-upload kind=pcq pcq-classifier=src-address

Cara Setting Modem ADSL TP-LINK Speedy

Cara Setting Modem TP-LINK - Tutorial Cara Setting modem Telkom Speedy. Setting modem huawei, aha, smartfren, lengkap disini. Cara Setting modem ADSL TP-LINK dan setting IP Address Speedy :




  • Pastikan konektor modem disambung ke PC/Notebook/Switch LAN, buka browser IE atau Browser atau apa saja yang bisa anda gunakan, ketik http://192.168.1.1
  • tekan ENTER
  • Akan muncul Authentification Required "Lihat gambar dibawah" dan ketik User Name : admin Password : admin atau 1234
  •
  • Pada halaman utama "gambar dibawah" pilihlah Quick Start > Run Wizard



  • Setelah itu pilih Next "Gambar dibawah"




  • Pilih Zona waktu menjadi (GMT+07:00) Bangkok, Jakarta, Hanoi. Kemudian klikNext.







  •
  • Keterangan : Jika Anda menggunakan Router atau Server seperti mikrotik untuk melakukan Diall-Up, di sini Anda perlu memilih Bridge Mode, kemudian klik Nexthingga Finish.
  • Pada konfigurasi berikut, masukkan:
         # Username : nomorspeedy@telkom.net
         # Password : password
      # VPI: 8 (silakan lihat referensi Daftar VPI)
      # VCI : 81 (silakan lihat referensi Daftar VCI)
      # Connection Type : PPPoE LLc.
      # selanjutnya klik Next


Keterangan:
  • Speedy menggunakan mode DHCP, sehingga jika Anda menggunakan setting PPPoE, Anda tidak perlu memasukkan IP statik. Modem akan meminta langsung IP yang kosong ke server Speedy.
  • Untuk kolom VPI dan VCI, silakan lihat referensi Daftar VPI dan VCI untuk Modem Speedy dari Berbagai Daerah berikut, karena setting untuk tiap daerah berbeda.
  • Jika Anda sudah yakin, Klik Next. Jika belum, Anda bisa klik Back dan melakukan beberapa penyesuaian setting
  •


  • Klik Close, dan Restart Modem.

Setting Modem 3com

Setting Bridge :
1. Pastikan koneksi antara modem dan komputer sudah ok
2. Buka Browser yang ada di pc (mozilla atau internet explorer).

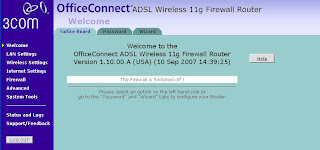

3. Pada Address browser ketikkan IP modem ( Default modem ADSL 3 com wireless firewall router ini adalah 192.168.1.1 )
4. Login default modem ini ,system password : "admin".
5. Setelah masuk kesettingan modem
6. Klik menu "internet setting"setelah itu perhatikan tabel pvc modem .pada PVC1 modem klik "Edit"
7. Isikan parameter settingan sebagai berikut :
#. Protocol : Bridge Mode.
#. VPI : 8 dan VCI : 81
#. Encapsulation : LLC
Setelah settingan selesei klik tombol "Apply"
dan agar settingan tersimpan dengan baik,klik "System tool" lalu klik "Save / Restart"

Setting PPOE :

1. Pastikan koneksi antara modem dan komputer sudah ok
2. Buka Browser yang ada di pc (mozilla atau internet explorer).
3. Pada Address browser ketikkan IP modem ( Default modem ADSL 3 com wireless firewall router ini adalah 192.168.1.1 )
4. Login default modem ini ,system password : "admin".
5. Setelah masuk kesettingan modem
6. Klik menu "internet setting"setelah itu perhatikan tabel pvc modem .pada PVC1 modem klik "Edit"

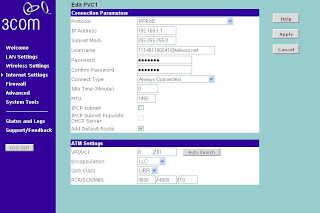

7. Isikan parameter settingan sebagai berikut :
#. Protocol : PPOE.
#. IP address : 192.168.1.1 (atau bisa di settingan sesuai ip network yang digunakan )
#. Netmask : 255.255.255.0 (atau bisa di gunakan subnetting yang sesuai dengan jaringan anda )
#. Username : 11140xxxxxxx@telkom.net (nomor speedy anda + @telkom.net )
nb.diketik tanpa spasi
#. Password : Password speedy yang berlaku.
#. Corfirm Password : Ketik ulang password
#. Connection type : Always connected (atau bisa juga di pilih connect on deman dan connected by traffic)tapi sebaiknya anda settingan tergantung ke kebutuhan.
nb.kalau untuk warnet sebaiknya di setting always connected aja.
#. VPI : 8 dan VCI : 81
#.Encapsulation : LLC
Setelah settingan selesei klik tombol "Apply"
dan agar settingan tersimpan dengan baik,klik "System tool" lalu klik "Save / Restart.

semoga bermanfaat.......

Kamis, 17 Januari 2013

ISI HARDISK DAN FUNGSINYA


Seperti kita ketahui hardisk adalah tempat penyimpanan data dan dokumen, serta tempat System OS serta aplikasi program di install. Sebenarnya Hardisk dapat di golongkan dengan Memory, yaitu memory permanen, karena data dan dokumen yang tersimpan tidak akan hilang setelah komputer di matikan atau di offkan.

Didalam Hardisk terdapat beberapa komponen-komponen penting, dengan mengetahui komponen-komponen Hardisk ini kita dapat lebih memelihara hardisk kita agar dokumen dan data kita aman tersimpan di dalamnya. Sebab bila anda memiliki Data yang penting, maka bila hardisk anda rusak maka data andapun ikut rusak. Tapi bila Mother Board atau komponen lainnya rusak sementara hardisk tidak rusak, anda dapat mengganti komponen lainnya dan memasang hardisk anda tersebut dan data di dalamnya tetap aman.

Platter
Berbentuk sebuah Pelat atau piringan yang berfungsi sebagai penyimpan data.Berbentuk bulat,merupakan cakram padat,memiliki pola-pola magnetis pada pada sisi-sisi permukaanya.Platter terbuat dari metal yang mengandung jutaan magnet-magnet kecil yang disebut dengan magnetic domain.Domain-domain ini diatur dalam satu atau dua arah untuk mewakili binary “1” dan “0”

Dalam piringan tersebut terdiri dari beberapa track, dan beberapa sector, dimana track dan sctor ini adalah tempat penyimpanan data serta file system. Misalnya hardisk kita berkapasitas 40 GB, bila di format kapasitasnya tidak sampai 40 Gb. karena harus ada trac dan sector yang dipakai untuk menyimpan ID pengenal dari formating hardisk tersebut.

Jumlah pelat dari masing-masing harddisk berbeda-beda,tergantung pada teknologi yang digunakan dan kapasitas yang dimiliki tiap harddisk.Untuk harddisk-harddisk keluaran terbaru,biasanya sebuah plat memiliki daya tampung 10 sampai 20 Gigabyte.Contohnya sebuah Harddisk berkapasitas 40 Gigabyte,biasanya terdiri dari dua buah plat yang masing-masing berkapasitas 20 Gigabyte.

Spindle
Spindle merupakan suatu poros tempat meletakan platter.Poros ini memiliki sebuah penggerak yang berfungsi untuk memutar pelat harddisk yang disebut dengan spindle motor.Spimdle inilah yang berperan ikut dalam menentukan kualitas harddisk karena makin cepat putaranya,berarti makin bagus kualitas harddisknya.Satuan untuk mengukur perputaran adalah Rotation Per Minutes atau biasa disebut RPM.Ukuran yang sering kita dengar untuk kecepatan perputaran ini antara lain 5400 RPM,7200 RPM atau 10000 RPM.

Head
Piranti ini berfungsi untuk membaca data pada permukaan pelat dan merekam informasi ke dalamnya.Setiap pelat harddisk memiliki dua buah head.Satu di atas permukaan dan satunya lagi dibawah permukaan.

Head ini berupa piranti yang elektromagnetik yang ditempatkan pada permukaan pelat dan menempel pada sebuah slider.Slider melekat pada sebuah tangkai yang melekat pada actuator arms.Actuator arms dipasang mati pada poros actuator oleh suatu papan yang disebut dengan logic board.

Oleh karena itu pada saat hardisk bekerja tidak boleh ada guncangan atau getaran, karena head dapat menggesek piringan hardisk sehingga akan mengakibatkan Bad Sector, dan juga dapat menimbulkan kerusakan Head Harddisk sehingga hardisk tidak dapat lagi membaca Track dan Sector dari Hardisk.

Logic Board
Logic Board merupakan papan pengoperasian pada hardisk, dimana pada logic Board terdapat Bios Hardisk sehingga hardisk pada saat dihubungkan ke Mother Board secara otomatis mengenal hardisk tersebut, seperti Maxtor, Seagete dll. selain tempat Bios hardisk Logic Board juga tempat switch atau pendistribusian Power Supply dan data dari Head Hardisk ke mother Board untuk ki kontrol oleh Processor.

Setting Jumper
Setiap hardis memiliki setting jumper, fungsinya untuk menentukan kedudukan hardisk tersebut.

IDE Conector

Actual Axis

Adalah poros untuk menjadi pegangan atau sebagai tangan robot agar Head dapat membaca sctor dari hardisk.
Adalah kabel penghubung antara hardisk dengan matherboard untuk mengirim atau menerima data.

Ribbon Cable

Ribbon cable adalah penghubung antara Head dengan Logic Board, dimana setiap dokumen atau data yang di baca oleh Head akan di kirim ke Logic Board untuk selanjutnya di kirim ke Mother Board agar Processor dapat memproses data tersebut sesuai dengan input yang di terima.

Sekarang ini hardisk rata-rata sudah menggunakan system SATA sehingga tidak memerlukan kabel Pita (Cable IDE)

Bila pada komputer kita dipasang 2 buah hardisk, maka dengan menyeting Setting Jumper kita bisa menentukan mana hardisk Primer dan mana Hardisk Sekunder yang biasanya disebut Master dan Slave.


Master adalah hardisk utama tempat system di instal, sedangkan Slave adalah hardisk ke dua biasanya dibutuhkan untuk tempat penyimpanan dokumen dan data. Bila Jumper settingnya tidak di set, maka hardisk tersebut tidak akan bekerja.

Power Conector

Adalah sumber arus yang langsung dari power supply. Power supply pada hardisk ada dua bagian :

1. Tegangan 12 Volt, berfungsi untuk menggerakkan mekanik seperti piringan dan Head.
2. Tegangan 5 Volt, berfungsi untuk mesupply daya pada Logic Board agar dapat bekerja mengirim dan menerima data.

Minggu, 13 Januari 2013

Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN


Adapun Alat-alat yang dibutuhkan adalah :
1. Kabel UTP Cat 5 (BELDEN USA atau AUSTRALIA)
Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN
Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN
Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN
 2. Konektor Jaringan RJ-45
Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN
Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN
 3.  Tang Cramping
       Yang berfungsi untuk menjepit kabel UTP yang berada di dalam Konektor RJ-45.
      Gunting Biasa atau Gunting Khusus untuk Kabel UTP
       Untuk Menggunting kabel, serta berguna juga untuk meratakan sisi tembaga Kabel.
Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN


Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN


Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN


Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN
                      .

 4. Tester LAN, untuk cek kabel UTP dan konektor RJ-45 sudah terpasang sempurna belum.
Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN


Cara Pasang Kabel UTP dan Konektor RJ-45 untuk Jaringan LAN

Cara Pemasangan Kabel :

1. Urutan kabelnya ada 2 tipe, CROSS / menyilang, dan LURUS / STRAIGHT
A. CROSS / menyilang
UJUNG IUJUNG 2
Putih Hijau
Hijau
Putih Orange
Biru
Putih Biru
Orange
Putih Coklat
Coklat
Putih Orange
Orange
Putih Hijau
Biru
Putih Biru
Hijau
Putih CoklatCoklat

 B. Straight / Lurus
UJUNG IUJUNG 2
Putih Orange
Orange
Putih Hijau
Biru
Putih Biru
Hijau
Putih CoklatCoklat
Putih Orange
Orange
Putih Hijau
Biru
Putih Biru
Hijau
Putih CoklatCoklat


2. Kupas Bagian kulit kabel UTP dengan gunting biasa/khusus UTP, Ratakan Kabel yang ada di dalam kulit agar lurus sama rata, ada 8 kabel dengan warna tertentu.Urutan Kabel ada di pembahasan diatas No.1. Gunting ujung kabel, masukkan ke dalam lubang atau ruang yang ada di RJ-45. Jepit dengan Tang Cramping dengan kuat.

3. Setelah semua ujung kabel UTP sudah terpasang Konektor RJ-45, sekarang tinggal cek menggunakan Tester LAN. Jika Lampu indikator menyala semua berarti Anda sudah berhasil membuat installasi kabel Jaringan LAN.

Selamat Mencoba.

Sabtu, 12 Januari 2013

Pengetahuan Dasar Cisco Router

Pengetahuan Dasar Cisco Router ditujukan kepada pembaca tingkat pemula yang baru mempelajari networking. Oleh karena itu, bahasan-bahasan yang dipaparkan di sini hanyalah pengertian dasar router dan konfigurasi dasar saja.

Pengetahuan Dasar Cisco Router
Definisi Router
Router adalah sebuah device yang berfungsi untuk meneruskan paket-paket dari sebuah network ke network yang lainnya (baik LAN ke LAN atau LAN ke WAN) sehingga host-host yang ada pada sebuah network bisa berkomunikasi dengan host-host yang ada pada network yang lain. Router menghubungkan network-network tersebut pada network layer dari model OSI, sehingga secara teknis Router adalah Layer 3 Gateway. [1]
Router bisa berupa sebuah device yang dirancang khusus untuk berfungsi sebagai router (dedicated router), atau bisa juga berupa sebuah PC yang difungsikan sebagai router.
Dalam tulisan ini, saya hanya akan menulis tentang Cisco Router, yaitu sebuah dedicated router yang dibuat oleh Vendor bernama Cisco .
Oleh karena itu, setiap kata Router dalam tulisan berikutnya akan diartikan sebagai Cisco Router.

Network Interface
Network Interface adalah sebuah Interface yang berfungsi untuk menyambungkan sebuah host ke network. Network Interface adalah perangkat keras yang bekerja pada layer 1 dari Model OSI. Network Interface dibutuhkan oleh Router untuk menghubungkan Router dengan sebuah LAN atau WAN.
Karena Router bertugas menyambungkan network-network, sebuah router harus mempunyai minimal 2 network interface. Dengan konfigurasi minimal ini, router tersebut bisa menghubungkan 2 network, karena masing-masing network membutuhkan satu network interface yang terhubung ke Router.

Mengkonfigurasi Router
Router tidak mempunyai layar monitor untuk berinteraksi dengan network administrator, oleh karena itu, kita membutuhkan sebuah PC untuk men-setup sebuah router.
PC tersebut harus disambungkan ke router tersebut dengan salah satu dari cara berikut:
* melalui console port
* melalui Network

1. Men-konfigurasi Router melalui Port Console
Console port adalah sebuah port pada router yang disediakan untuk menghubungkan router tersebut pada “dunia luar”. Sebuah kabel Roll Over dibutuhkan untuk menghubungkan serial interface pada PC dan Console port pada router tersebut.
Setelah Router terhubung dengan PC, Router dapat dikonfigurasi dengan menjalankan applikasi HyperTerminal dari PC. [2]

2. Men-konfigurasi Router melalui Network
Dengan cara ini, Router dapat dikonfigurasi dengan PC yang terhubung dengan Router melalui network. Cara ini hanya bisa digunakan untuk melihat konfigurasi dan memodifikasi konfigurasi pada router.
Mengapa ? Karena sebuah router hanya akan terhubung ke network jika Network Interface-nya sudah terkonfigurasi dengan benar.
Di sisi lain, cara ini juga mempunyai kelebihan. Dengan cara ini, network administrator lebih leluasa menempatkan PC-nya untuk memodifikasi konfigurasi router. Network administrator bisa menempatkan PC-nya di mana saja, asalkan PC tersebut bisa terhubung ke Router melalui jaringan.
Dengan cara ini, Network administrator membutuhkan applikasi telnet untuk mengkonfigurasi Router tersebut.
Berikut adalah langkah-langkah menggunakan telnet pada PC dengan Sistem Operasi Windows:
* Jalankan command prompt (atau MS DOS prompt pada Windows 9x)
* Ketik perintah berikut pada command prompt:
C:\> telnet IP-address-Router
Contoh:
C:\> telnet 172.16.148.1

3 Inisialisasi Konfigurasi Router
Konfigurasi Router disimpan pada sebuah memory spesial pada router yang disebut nonvolatile random-access memory (NVRAM). Jika tidak ada konfigurasi yang tersimpan pada NVRAM, maka system operasi pada Router akan menjalankan sebuah routine yang akan memberikan pertanyaan-pertanyaan yang jawabannya akan digunakan untuk mengkonfigurasi router tersebut.
Routine ini dalam kosakata Windows dikenal dengan nama Wizard. Namun pada Router Cisco, routine ini disebut dengan nama system configuration dialog atau setup dialog.
Setup Dialog ini hanya dirancang untuk membuat konfigurasi minimal, karena tujuan utama dari mode setup ini hanyalah untuk membuat konfigurasi secara cepat dan mudah.
Untuk konfigurasi yang komplex, network administrator harus melakukannya secara manual.
Setup Dialog bisa juga dipanggil walaupun NVRAM sudah berisi konfigurasi. Administrator cukup mengetik command setup pada CLI (Command Line Interface) dan Setup Dialog akan dieksekusi.
Berikut adalah contoh pemanggilan Setup Dialog dari CLI.

4 Tingkat akses perintah
Untuk tujuan keamaan, perintah-perintah yang bisa dijalankan dari CLI dibagi menjadi 2 tingkat akses, yaitu:
· User Mode
· Privileged Mode
User Mode ditujukan untuk melihat status router. Perintah-perintah yang diizinkan pada mode ini tidak bisa mengubah konfigurasi router, sehingga mode ini lebih aman ketika seorang network administrator hanya ingin melihat status router dan tidak ingin mengubah konfigurasi.
Privileged Mode mempunyai tingkat akses yang lebih tinggi. Dengan mode ini, network administrator bisa mengubah configurasi router. Oleh karena itu, mode ini sebaiknya digunakan dengan hati-hati sekali untuk menghindari perubahan yang tidak diinginkan pada router tersebut.
Saat log on ke router pertama kali, anda akan masuk pada user mode, dengan prompt berupa tanda (>).
Untuk berpindah dari user mode ke priviledge mode, anda harus mengeksekusi perintah enable pada prompt. Prompt akan berubah menjadi tanda (#) ketika anda berada pada Privilged mode.
Untuk kembali ke user mode dari priviledge mode, anda harus mengeksekusi perintah disable pada command prompt.
Contoh 4.4-1:
router con0 is now available
Press RETURN to get started
router >
router > enable
router # disable
router >
router > logout

5. Mengubah Konfigurasi Router
Seperti telah disinggung di bab 4.4, Setup Dialog tidak dirancang untuk memodifikasi Konfigurasi Router ataupun membuat Konfigurasi Router yang komplex. Oleh karena itu, untuk keperluan ini, harus dilakukan secara manual dengan memasuki Mode Konfigurasi.
Pengubahan konfigurasi ini bisa dilakukan langsung melalui console atau secara remote melalui jaringan seperti telah diulas pada Bab 4.1 dan 4.2.
Setelah PC terhubung ke router, maka network administrator harus memasuki Privileged Mode dulu seperti yg telah disinggung dalam Bab 4.4.
Akhirnya, konfigurasi dapat diubah dengan perintah configure terminal untuk memasuki global configuration mode yang kemudian diikuti dengan baris-baris konfigurasi.
Setelah baris-baris configurasi dituliskan, perintah exit akan diperlukan untuk keluar dari global configuration mode.
Contoh 4.5-1: mengubah konfigurasi router
router con0 is now available
Press RETURN to get started
router >
router > enable
router # configure terminal
router (config) # interface ethernet 0
router (config-if) # description IT Department LAN
router (config-if) # exit
router (config) # exit
router #

Mengamankan router dengan password
Untuk menyulitkan orang yang tidak berhak mengubah dan mengacau konfigurasi router, maka router tersebut perlu dilindungi dengan kata sandi (password).

1 Password untuk console
Jika password diaktifkan pada console, maka user tidak bisa begitu saja mendapatkan akses ke router melalui console tanpa menuliskan password console terlebih dahulu.
Untuk melakukan hal ini, diperlukan perintah line console 0 diikuti dengan perintah login dan password dalam konfigurasi router.
Contoh 5.1-1: membuat password untuk console
Router(config) # line console 0
Router(config-line) # login
Router(config-line) # password coba
Router(config-line) # exit
Router(config) # exit
Router(config) #
Router yang dikonfigurasi seperti contoh 5.1-1 akan meminta password ketika user mencoba mendapatkan akses melalui console. Dan passwordnya adalah coba.

2 Password untuk Virtual Terminal
Virtual Terminal ini akan digunakan ketika user ingin mendapatkan akses melalui jaringan dengan applikasi telnet. Password Virtual Terminal ini harus dikonfigurasi sebelum user bisa mendapatkan akses melalui jaringan. Tanpa password, koneksi melalui jaringan akan ditolak oleh router dan router akan memberikan pesan berikut:
Password required, but none set
Contoh 5.2-1 memperlihatkan bagaimana caranya mengkonfigurasi password pada Virtual Terminal.
Contoh 5.2-1:
Router(config) # line vty 0 4
Router(config-line) # password cobain
Router(config-line) # exit
Router(config) # exit
Router(config) #
Pada contoh 5.2-1, router akan meminta password ketika diakses lewat jaringan. Dan password untuk virtual terminal tersebut adalah cobain.
Angka 0 pada baris line vty 0 4 menunjukkan nomer awal virtual terminal, dan angka 4 menunjukkan nomer terakhir dari virtual terminal. Oleh karena itu, perintah tersebut memperlihatkan bahwa router tersebut mengizinkan 5 koneksi melalui virtual terminal pada waktu yang bersamaan.

3 Password untuk mode priviledge
Setelah user menuliskan password dengan benar untuk mendapatkan akses ke router baik melalui jaringan ataupun console, maka user akan memasuki user mode.
Jika password untuk mode priviledge dikonfigurasi, maka user juga harus menuliskan password lagi untuk masuk ke mode itu.
Perintah yang digunakan untuk memberi password pada mode ini adalah enable password, atau enable secret.
Perbedaan antara kedua perintah tersebut adalah bahwa perintah enable secret membuat password-nya terenkrip sedangkan enable password tidak.
Kedua perintah tersebut juga bisa dituliskan kedua-duanya dalam mode konfigurasi global, dan keduanya juga bisa mempunyai password yang berbeda.
Namun jika keduanya diletakkan pada konfigurasi, maka password pada enable secret yang akan digunakan untuk memasuki privileged mode.
Contoh 5.3-1: mengkonfigurasi enable password
Router(config) # enable password rahasia
Contoh 5.3-2: mengkonfigurasi enable secret
Router(config) # enable secret rahasiabanget
Dalam konfigurasi router, sebuah perintah bisa dihapus dengan menambahkan perintah no pada mode konfigurasi. Dengan demikian, untuk menghapus password pada contoh 5.3-2 dapat dilakukan dengan perintah seperti yang tampak pada contoh 5.3-3.
Contoh 5.3-3: menghapus password enable secret
Router(config) # no enable secret rahasiabanget

Mengkonfigurasi Interface
Seperti telah dipaparkan pada bab 2 dan Bab 3, tugas router adalah meneruskan paket-paket dari sebuah network ke network yang lainnya. Sebuhungan dengan tugas tersebut, network interface harus dikonfigurasi sesuai dengan karakteristik-nya.
Perintah interface pada mode konfigurasi global disediakan untuk mengkonfigurasi interface-interface pada router. Ada berbagai tipe interface yang dikonfigurasi dengan perintah ini antara lain: Ethernet, Token Ring, FDDI, serial, HSSI, loopback, dialer, null, anync, ATM, BRI, dan tunnel.
Dalam tulisan ini, hanya Ethernet dan Serial saja yang akan dibahas lebih lanjut.

1. Mengkonfigurasi Ethernet Interface
Seperti telah dijelaskan di atas, perintah interface harus dijalankan pada mode konfigurasi global. Untuk memasuki mode konfigurasi global, gunakan perintah configure terminal, seperti yang telah dijelaskan pada bab 4.5.
Format perintah interface untuk memasuki mode konfigurasi interface untuk Ethernet pada router yang hanya mempunyai satu slot adalah:
interface ethernet nomer-port
Beberapa jenis router memiliki banyak slot, seperti misalnya Cisco 2600,3600 dan 4000. Untuk router-router dengan banyak slot, format perintahnya adalah:
interface ethernet nomer-slot/nomer-port
Setelah memasuki mode konfigurasi interface dengan perintah di atas, barulah Ethernet tersebut dapat dikonfigurasi sesuai dengan kebutuhan.
Konfigurasi paling dasar yang dibutuhkan agar Ethernet dapat meneruskan paket-paket adalah IP address dan subnet mask. [3]
Format konfigurasinya adalah:
ip address IP-address subnet-mask
Contoh 6-1-1: contoh konfigurasi interface ethernet
Router# configure terminal
Router(config)# interface ethernet 1/0
Router(config-if)# description LAN pada Department IT
Router(config-if)# ip address 172.16.148.1 255.255.255.128
Router(config-if)# exit
Router(config)# exit
Router#

2. Mengkonfigurasi Serial Interface
Serial interface adalah interface yang seringkali digunakan untuk koneksi ke WAN (Wide Area Network). Koneksi serial membutuhkan clocking untuk sinkronisasi. Dan oleh karena itu, hubungan serial ini harus mempunyai 2 sisi, yaitu DCE (data circuit-terminating equipment_ dan DTE (data terminal equipment). DCE menyediakan clocking dan DTE akan mengikuti clock yang diberikan oleh DCE. Kabel DCE mempunyai koneksi female (perempuan), sedangkan kabel DTE mempunyai koneksi male (jantan).
Pada prakteknya, DCE biasanya disediakan oleh service provider yang biasanya adalah merupakan koneksi ke CSU/DSU. Router sendiri biasanya hanyalah berperan sebagai DTE sehingga router tersebut tidak perlu menyediakan clocking.
Walaupun demikian, cisco router juga bisa berperan sebagai DCE yang menyediakan clocking. Fungsi ini biasanya dipakai untuk uji coba router dimana kita bisa menghubungkan 2 buah router back to back sehingga salah satu router harus berfungsi sebagai DCE agar koneksi bisa terjadi.
Contoh 6.2-1: contoh konfigurasi interface serial sebagai DTE
Router # configure terminal
Router(config)# interface serial 0
Router(config-if)# description WAN ke Natuna
Router(config-if)# ip address 172.16.158.1 255.255.255.252
Router(config-if)# bandwith 64
Router(config-if)# exit
Router(config)# exit
Router#
Contoh 6.2-2: contoh konfigurasi interface serial sebagai DCE
Router # configure terminal
Router(config)# interface serial 0
Router(config-if)# description Lab Cisco sebagai DCE
Router(config-if)# ip address 172.16.158.1 255.255.255.252
Router(config-if)# bandwith 64
Router(config-if)# clock rate 64000
Router(config-if)# exit
Router(config)# exit
Router#

3 Men-disable sebuah interface
Kadangkala kita perlu mematikan/mendisable sebuah interface untuk keperluan troubleshooting ataupun administratif.
Untuk keperluan tersebut, dapat digunakan perintah shutdown pada interface yang bersangkutan. Dan untuk menghidupkannya kembali, dapat digunakan perintah no shutdown.
Contoh 6.3-1: mematikan interface
Router(config)# interface serial 0
Router(config-if)# shutdown
Router(config-if)# exit
Router(config)#
Contoh 6.3-2: menghidupkan interface
Router(config)# interface serial 0
Router(config-if)# no shutdown
Router(config-if)# exit
Router(config)#

7. Routing
Akhirnya, setelah interface terkonfigurasi, router memerlukan sebuah proses agar router tahu bagaimana dan kemana sebuah paket harus diteruskan. Proses ini disebut proses routing.
Routing dapat dikelompokkan menjadi 2 kelompok, yaitu:
  • Static Routing – Router meneruskan paket dari sebuah network ke network yang lainnya berdasarkan rute (catatan: seperti rute pada bis kota) yang ditentukan oleh administrator. Rute pada static routing tidak berubah, kecuali jika diubah secara manual oleh administrator.
  • Dynamic Routing – Router mempelajari sendiri Rute yang terbaik yang akan ditempuhnya untuk meneruskan paket dari sebuah network ke network lainnya. Administrator tidak menentukan rute yang harus ditempuh oleh paket-paket tersebut. Administrator hanya menentukan bagaimana cara router mempelajari paket, dan kemudian router mempelajarinya sendiri. Rute pada dynamic routing berubah, sesuai dengan pelajaran yang didapatkan oleh router.
Dynamic Routing tidak dibahas dalam tulisan ini karena walaupun konfigurasi-nya cukup mudah, namun bagaimana cara routing tersebut bekerja saya anggap sebagai topik lanjutan sehingga tidak saya bahas pada tulisan ini.
Static Routing dapat dilakukan dengan memasukkan baris ip route pada mode konfigurasi global.
Adapun format penulisan baris tersebut adalah:
ip route network [mask] {alamat | interface }
dimana:
* network adalah network tujuan
* mask adalah subnet mask
* alamat adalah IP address ke mana network akan dilewatkan
* interface adalah nama interface yang digunakan untuk melewatkan paket yang ditujukan
Gambar 7-1: Contoh routing
Gambar di atas memperlihatkan sebuah LAN yang terhubung ke WAN melalui 2 buah router, yaitu router A dan router B.
Agar LAN tersebut bisa dihubungi dari WAN, maka router A perlu diberikan static routing dengan baris perintah seperti berikut:
RouterA(config)# ip route 172.16.10.0 255.255.255.0 172.16.158.1
Dan agar router B bisa meneruskan paket-paket yang ditujukan ke WAN, maka router B perlu dikonfigurasi dengan static routing berikut:
RouterB(config)# ip route 0.0.0.0 0.0.0.0 172.16.158.2

Menyimpan dan mengambil Konfigurasi
Berbagai konfigurasi yang telah kita tuliskan dengan perintah configure terminal hanya akan disimpan pada RAM yang merupakan memory volatile. Jika konfigurasi ini tidak disimpan di NVRAM, maka konfigurasi tersebut akan hilang ketika router dimatikan atau direstart.
Secara default, Router akan mengambil konfigurasi dari NVRAM saat start up, meletakkannya di RAM, dan kemudian menggunakan konfigurasi yang ada pada RAM untuk beroperasi.
Untuk menyimpan konfigurasi yang ada di RAM ke NVRAM, diperlukan baris perintah berikut pada privileged mode:
Router# copy running-config startup-config
Sebaliknya, untuk mengambil konfigurasi yang ada di NVRAM dan meletakkannya pada RAM, dapat digunakan perintah berikut pada privileged mode:
Router# copy startup-config running-config
Dan untuk melihat konfigurasi yang sedang beroperasi (pada RAM), dapat digunakan perintah show running-config pada privileged mode.
Contoh 8-1: melihat running-config
Router# show running-config
Building configuration…
Current configuration : 4479 bytes
!
! Last configuration change at 12:23:26 UTC Fri Oct 10 2003
!
version 12.2
service timestamps debug datetime msec localtime show-timezone
service timestamps log datetime msec localtime show-timezone
service password-encryption
!
hostname jakarta-lina
!
…. Dan selanjutnya …..

Beberapa Tips
Bekal pengetahuan dasar pada bab-bab di atas sebenarnya telah cukup berguna untuk segera memulai percobaan-percobaan dan mempelajari router lebih lanjut.
Namun untuk melengkapi dan memudahkan proses belajar, ada baiknya anda juga mengetahui beberapa tips agar mudah mengetahui perintah-perintah apa saja yang bisa dijalankan dan format penggunaannya.

1 Mengetahui perintah apa saja yang bisa dijalankan
Pada mode apa saja, anda bisa mengetikkan tanda (?) pada prompt. Dengan mengetikkan tanda tersebut, router akan memberitahukan apa saja yang bisa anda tuliskan pada prompt tersebut.
Contoh 9.1-1: melihat perintah-perintah apa saja yang berlaku pada prompt
router> ?
Exec commands:
<1 -99="-99"> Session number to resume
access-enable Create a temporary Access-List entry
access-profile Apply user-profile to interface
clear Reset functions
connect Open a terminal connection
disable Turn off privileged commands
disconnect Disconnect an existing network connection
enable Turn on privileged commands
exit Exit from the EXEC
help Description of the interactive help system
lat Open a lat connection
lock Lock the terminal
login Log in as a particular user
logout Exit from the EXEC
mrinfo Request neighbor and version information from a multicast
router
mstat Show statistics after multiple multicast traceroutes
mtrace Trace reverse multicast path from destination to source
name-connection Name an existing network connection
pad Open a X.29 PAD connection
ping Send echo messages
ppp Start IETF Point-to-Point Protocol (PPP)
resume Resume an active network connection
rlogin Open an rlogin connection
show Show running system information
slip Start Serial-line IP (SLIP)
systat Display information about terminal lines
tclquit Quit Tool Comand Language shell
tclsh Tool Comand Language a shell
telnet Open a telnet connection
terminal Set terminal line parameters
traceroute Trace route to destination
tunnel Open a tunnel connection
udptn Open an udptn connection
where List active connections
x28 Become an X.28 PAD
x3 Set X.3 parameters on PAD
router>
contoh 9.1-2: melihat perintah apa saja yang dimulai dengan huruf “t”
router> t?
tclquit tclsh telnet terminal traceroute
tunnel
router> t
contoh 9.1-3: melihat lanjutan dari sebuah perintah
router>telnet ?
WORD IP address or hostname of a remote system
router>telnet

2 Perintah yang tidak lengkap dan Auto Completion
Sebuah perintah pada router tidak harus dituliskan secara lengkap jika perintah tersebut tidak ambiguous. Dengan fasilitas ini, administrator bisa menghemat waktu karena tidak harus mengetikkan semua perintah secara lengkap.
Contoh 9.2-1: perintah yang tidak lengkap
Router # sh ru
Building configuration…
Current configuration : 4479 bytes
!
! Last configuration change at 12:23:26 UTC Fri Oct 10 2003
!
……… dan selanjutnya ………
Tampak pada contoh 9.2-1 bahwa router menjalankan perintah show running-config, padahal administrator hanya menuliskan sh ru pada prompt.
Kadangkala kita tidak yakin dengan sebuah command sehingga kita tidak berani menuliskannya dengan tidak lengkap seperti di atas. Dengan kondisi seperti ini, administrator juga bisa menghemat waktu pengetikan dengan menekan tombol dan router akan melakukan auto completion.
Contoh 9.2-2: auto completion
Router > tel
Router > telnet
Contoh 9.2-2 memperlihatkan bahwa administrator cukup mengetikkan tel + dan router melengkapinya sendiri menjadi telnet setelah penekanan tombol .
Contoh Configurasi Sederhana
Akhirnya, tulisan ini akan saya tutup dengan memberikan contoh sebuah konfigurasi router sederhana secara utuh. Dan saya ucapkan selamat belajar.
Contoh 10-1: konfigurasi sederhana secara utuh
trident16-rig#sh run
Building configuration…
Current configuration:
!
! No configuration change since last restart
!
version 12.1
service timestamps debug datetime msec localtime show-timezone
service timestamps log datetime msec localtime show-timezone
service password-encryption
!
hostname trident16-rig
!
enable secret 5 $1$PlKA$Ev/ev3/gQJHnytqacioZt.
!
ip subnet-zero
no ip domain-lookup
ip name-server 192.23.168.5
ip name-server 192.23.164.5
!
interface Ethernet0
description Local Segment for Trident 16 Rig
ip address 172.16.135.1 255.255.255.192
!
interface Serial0
description VSAT link to jakarta-lina-sat
bandwidth 128
ip address 172.16.158.174 255.255.255.252
!
interface Serial1
no ip address
shutdown
!
ip classless
ip route 0.0.0.0 0.0.0.0 172.16.158.173
no ip http server
!
line con 0
transport input none
line aux 0
line vty 0 4
password 7 023616521D071B240C600C0D12180000
login
!
end
trident16-rig#
